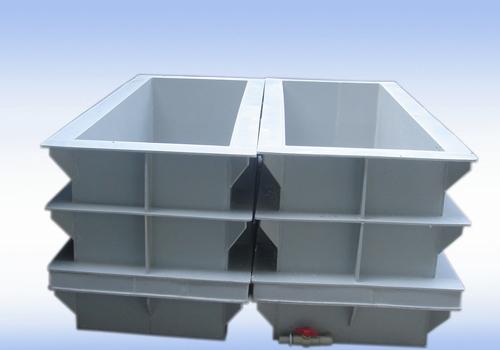

金电解在耐酸瓷槽或塑料槽中进行，也可釆用玻璃钢槽。导电棒和导电排常用纯银 制成，阳极板的吊钩为纯金。
电解液不循环，只用小空气泵（或真空泵）进行吹风搅 拌。由于高温高酸条件下可釆用高电流密度，一般在高酸高温下电解。除通过电流升温外，还可在电解槽下通过水浴、砂浴或空气浴升温。
电解液不循环，只用小空气泵（或真空泵）进行吹风搅 拌。由于高温高酸条件下可釆用高电流密度，一般在高酸高温下电解。除通过电流升温外，还可在电解槽下通过水浴、砂浴或空气浴升温。
粗金阳极板常含银4% ~8%，正常电解时，生成的氯化银覆盖在阳极表面，影响 阳极正常溶解和使电解液混浊，甚至引起短路。因此，每8小时应刮除阳极板上的阳极 泥1~2次。刮阳极泥时先用导电棒使该电解槽短路，轻轻提起阳极板以免扰动阳极泥 引起混浊或漂浮。刮净阳极泥并用水冲洗后，再放回槽内继续电解。每8小时检查1~ 2次阴极的析出情况，此时不必短路，一块一块提起阴极板检査和除去阴极上的尖粒, 以免引起短路。
一个阴极周期后，电金出槽不用短路，取出一块电金则加入一块始极片，直至取完 全部电金和加完新始极片为止。取出的电金用少量水洗净表面电解液，剪去耳子（返回 铸阳极），用稀氨水浸煮4小时，洗刷净。再用稀硝酸煮8小时，刷洗净晾干后，送熔 铸金锭。
电解过程中有时会因酸度低或杂质析出使阴极发黑，或因电解液比重过大和液温过 低而产生极化，在阴极上析出金和铜的绿色絮状物。严重时，绿色结晶布满整个阴极。 此时应根据情况向电解液补加盐酸、部分或全部更换电解液。同时取出阴极，刷洗净绿 色絮状结晶物后放入电解槽中电解。当电压或电流过高时，阴极也会变黑。 免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
